工作频率范围:24.25GHz-29.5GHz
封装形式:WLCSP

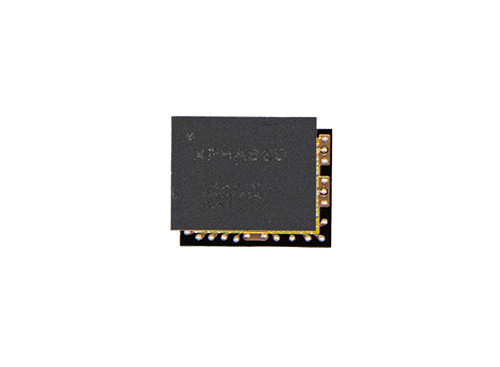

TRHJ-3140芯片是一款双极化集成收发4通道的毫米波硅基(CMOS)芯片,主要用于相控阵通信系统。该芯片以半双工方式实现接收和发送模式切换。发射模式下,两公共端的射频输入信号经功分器功分后分别进入两路发射通道。接收模式下,接收射频信号经两路接收通道后通过合路器由两公共端同时输出。在以上两种模式下该芯片均提供6位相位调节(调节范围:360°,步进:5.625°)及6位幅度调节(调节范围:31.5dB,步进:0.5dB)。
该芯片采用简单的四线串行接口(SPI)进行寄存器控制。另外,采用专用引脚控制可实现接收发射两种模式快速切换,同时可保证阵列系统中所有芯片收发同步。
TRHJ-3140采用WLCSP封装,芯片工作环境范围为:-50℃至+85℃。
| 型号 | TRHJ-3140 |
| 产品名称 | 5G毫米波4通道双极化芯片 |
| 频率(GHz) | 24.25-29.5 |
| 发射模式 | |
| • Gain (dB) | 25 |
| • OP1dB (dBm) | 16.5 |
| • PAE (%) | 17 |
| • 64QAM 400MHz EVM=5.6% (dBm) | 7-9 |
| 接收模式 | |
| • Gain (dB) | 7 |
| • IP-1 (dBm) | -31 |
| • NF (dB) | 4.5-6.5 |
| 工作电压 (V) | 1/1.8/3.3 |
| 封装形式 | WLCSP |
