单波束二维电扫有源相控阵收发天线
基于自主知识产权硅基 beam former 芯片
轻薄尺寸

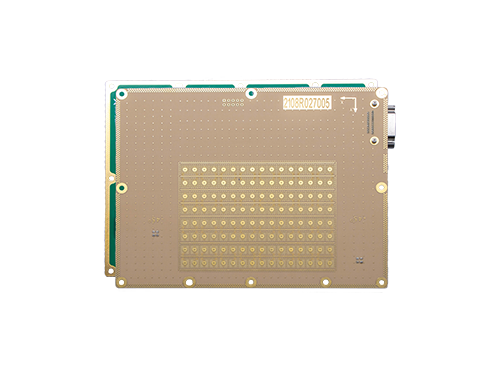

X·TenThu-PFH1130工作在 5G 毫米波n258 频段(24.25GHz-27.5GHz)，在一块印制电路板上集成了 128 个天线单元、32 颗 beam fommer 芯片、馈电网络、驱动芯片、波東控制电路、电源电路等，依托FPGA 的实时计算能力，快速更改每个天线单元的信号相位与幅度，阵面所有阵元辐射的射频信号在空间合成，实时形成所需指向被束。
X·TenThu-PFH1130设计紧凑，低剖面，无需机械伺服机构。坚固耐用，能在大空域范围内进行快速指向更新。使用灵活，可针对客户性能需求进行快速选代。
全工业级器件，工作温度范围-40℃~+55℃。支持+12V输入电压供电：P-1点功耗不大于 60W。
| 波束宽度 | ≥5°@0°@25.75GHz |
| 扫描范围 | 水平方向:0°~+60°,垂直方向:0~+15° |
| 有源通道数 | 128 |
| 发射激励功率 | 5dBm |
| EIRP（P-1状态）典型值 | ≥55dBm@0°@25.75GHz |
| 对空 G/T 典型值 | ≥-10dB/K@0°@25.75GHz |
| TDD 切换时间 | ≤3us |
| 极化方式 | ±45°双线极化 |
| 交叉极化 | ≥15dB@0°@25.75GHz |
| 控制接口 | J30J-21 |
| 射频接口 | SMP×2 |
| 外观尺寸（mm²） | ≤155×120×11.6 |
| 电源输入 | DC12V(11V~13V) |
| 重量（kg） | ≤0.2kg |
| 功耗（W） | ≤60W |
| 工作环境温度 | -40°C~+70°C |
| 贮存环境温度 | -55°C~+85°C |
