紧凑设计
低剖面
无需机械伺服结构
坚固耐用

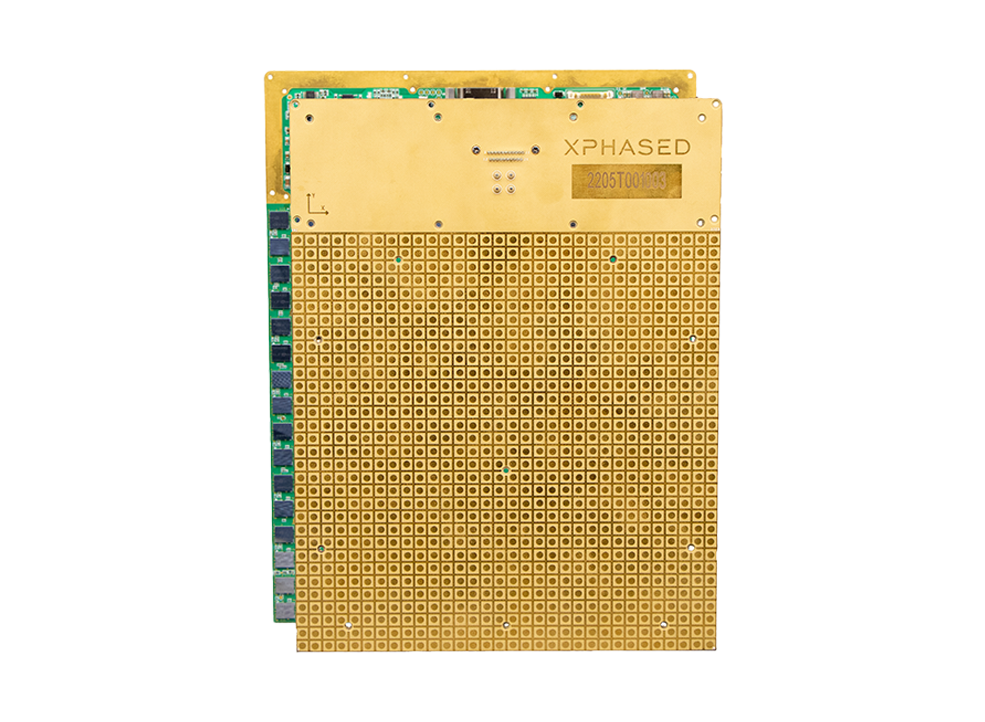

X·TenThu-PAT3270工作在Ka频段，在单块印制电路板上集成了1024个双圆极化发射天线单元、256个Beamformer发射芯片、无源功分馈电网络、信号驱动芯片、波束控制电路、电源电路等，依托FPGA的实时计算能力，快速配置每个天线单元的信号相位与幅度，子阵所有阵元辐射信号在空间合成，实时形成所需指向波束。
X·TenThu-PAT3270设计紧凑，低剖面，无需机械伺服机构，坚固耐用，能在大空域范围内进行快速指向切换。使用灵活，可由多块子阵按需拼接设计所需口径的相控阵天线，针对客户性能需求进行快速迭代，无需设计全新的天线。
全工业级器件，支持DC+12V输入电压供电，工作温度范围-40 ℃~ +70 ℃。
| 发射频率 | 27.5GHz -31.0GHz |
| 扫描范围 | 扫描角:0° -60°，方位角:0° -360° |
| 有源通道数 | 1024 |
| EIRP(P-1状态) | 42dBW@0°@29.25GHz |
| 第一旁瓣 | -12dB@0° |
| 极化方式 | 双圆极化 |
| 极化轴比 | <3.0dB@0° |
| 发射激励功率 | -3dBm(常温) |
| 射频接口 | SSMA-K |
| 控制接口 | J30J-21 |
| 外观尺寸（mm²） | 210×160×12.5 |
| 电源输入 | DC+12V(11V-13V) |
| 重量（kg） | 0.36 |
| 功耗（W） | ≤100 |
| 工作环境温度 | -40°C~+70°C |
| 贮存环境温度 | -55°C~+85°C |
