全固态器件的设计
结构紧凑
低剖面

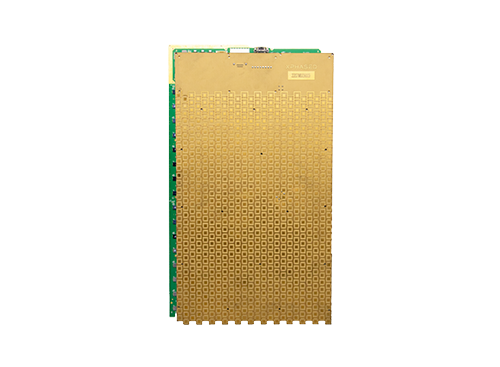

X·TenThu-PUT3210型Ku频段768单元发射天线子阵工作在Ku频段，在单块印刷电路板上集成了768个极化可重构的发射天线单元、192颗Ku频段8通道相控阵发射芯片以及对应的射频有源功率分配电路、控制电路、电源电路及各类接口。依托主控芯片强大的计算能力，天线子阵可以实时配置各发射芯片的幅相状态，实现波束的频率、指向捷变功能。
天线子阵采用印刷电路板集成全固态器件的设计， 结构紧凑、剖面低；同时电控扫描波束不依赖机械伺服机构，集成设计简单、可靠性高。产品采用三面无缝可拼接的设计，可以灵活快速的通过复数子阵拼接提升集成口径，满足不同规格的EIRP性能要求。
X·TenThu-PUT3210型天线子阵使用DC+12V输入电压供电，可以在-40℃~+70℃温度范围内正常工作。
| 发射频率 | 13.7GHz-14.5GHz |
| 扫描范围 | 扫描角：0°-60°, 方位角：0°-360° |
| 有源通道数 | 768 |
| 发射激励功率 | 6dBm（常温） |
| EIRP（P-1状态）典型值 | 41dBW@0°@14.1GHz（圆极化）43dBW@0°@14.1GHz（线极化） |
| 第一旁瓣 | -12dB@0° |
| 极化方式 | 任意线极化/双圆极化 |
| 线极化交叉极化 | ≥25dB@0° |
| 供电接口 | A3963WR-4P |
| 控制接口 | J30J-15 |
| 射频接口 | SSMA-K |
| 外观尺寸（mm²） | 416×240×13.8 |
| 电源输入 | DC12V(11V~13V) |
| 重量（kg） | 1.1 |
| 功耗（W） | ≤170 |
| 工作环境温度 | -40°C~+70°C |
| 贮存环境温度 | -55°C~+85°C |
